疏散指示标志灯选择大型、中型还是小型，是按照房间高度还是灯具安装高度?

一、规范要求

《应急照明与疏散指示系统技术标准》GB51309-2018

3.2.1-6 标志灯的规格应符合下列规定：

   1）室内高度大于4.5m的场所，应选择特大型或大型标志灯；

   2）室内高度为3.5m～4.5m的场所，应选择大型或中型标志灯；

   3）室内高度小于3.5m的场所，应选择中型或小型标志灯。

条文说明：

3.2.1-6 目前，标志灯的规格分为特大型、大型、中型和小型四种类型，为了有效保证人员对标志灯指示信息的清晰识别，应根据不同的设置高度选择适宜规格的标志灯。

     规范条文内所述为室内高度（装修场所一般指吊顶下净高），条文说明内所述为安装高度，前后矛盾，也因此让设计师疑惑到底是以哪个为准，那么让我们看看有没有相关问题的官方答疑。

二、相关答疑

1）《江苏省建设工程消防设计审查验收常见技术难点问题解答》JS-XFSJSCYS-2021

3.3消防应急照明及疏散指示系统

1、《消防应急照明和疏散指示系统技术标准》GB51309一2018的第3.2.1条 标志灯的规格应符合下列规定:室内高度大于4.5m的场所，应选择特大型或大型标志灯……

问:此处“室内高度”是指室内净高还是标志灯设置高度? 答: “室内高度”是指标志灯安装高度。

2）《山东省建筑工程消防设计部分非强制性条文适用指引》

3.0.18 根据《消防应急照明和疏散指示系统技术标准》第3.2.1条6款中，按照室内高度确定标志灯的规格。是否可理解为应按灯具的安装高度确定选用标志灯规格，而不是按照室内高度？

答：按照安装高度确定。

3）《石家庄市消防设计审查疑难问题操作指南》（2021年版）

9.3.24 根据《消防应急照明和疏散指示系统技术标准》GB51309-2018 第 3.2.1 条 6 款中, 按照室内高度确定标志灯的规格。是否可理解为应按灯具的安装高度确定选用标志灯 规格,而不是按照室内高度?

处理意见：按照灯具安装高度确定标志灯的规格，按《消防应急照明和疏散指示系统技术标准》GB51309-2018 第 4.5.11 条 3 款执行。

4.5.11-3原文：安装在疏散走道、通道上方时：

   1）室内高度不大于3.5m的场所，标志灯底边距地面的高度宜为2.2m～2.5m；

   2）室内高度大于3.5m的场所，特大型、大型、中型标志灯底边距地面高度不宜小于3m，且不宜大于6m。

4）《海南省建设工程消防设计审查验收 疑难问题解答》

8.3.8 《消防应急照明和疏散指示系统技术标准》GB 51309 第 3.2.1 条第 6 款，标志灯规格是按室内高度还是按标志灯安装高度定？

答：标志灯规格应综合考虑室内高度和安装高度。

当安装高度不高于 2.2m 时，标志灯规格应选择中型或小型标志灯。

室内高度大于 4.5m，选择特大型或大型标志灯；

室内高度为 3.5m～4.5m，选择 大型或中型标志灯；

室内高度小于 3.5m，选择中型或小型标志灯。

人员密集的大空间应选择中型及以上的标志灯。

5）《广东省建设工程消防设计审查疑难问题解析》

3.2.2 第 6 款，高度是指室内净高还是标志灯设置高度？正文与条文解释不一致，是否应按第 4.5.11 条的第 3 款执行？答：按《消防应急照明和疏散指示系统技术标准》GB 51309 第 4.5.11 条第 3 款执行，指标志灯的安装高度。疏散指示标志灯的尺寸大小除考虑安装高度外，还应考虑空间大小和视线距离。

三、综上分析

     以上答疑可以看出，各地方对于该问题的理解也不完全一致，有的认为按照安装高度选择即可，有的则认为应综合考虑室内高度和安装高度。可以看出各地专家均认可安装高度对标志灯选择是有重要影响的，但是否需要考虑室内高度呢？为了弄清这个问题，我们先看一下特大型、大型、中型和小型标志灯是如何分类的：

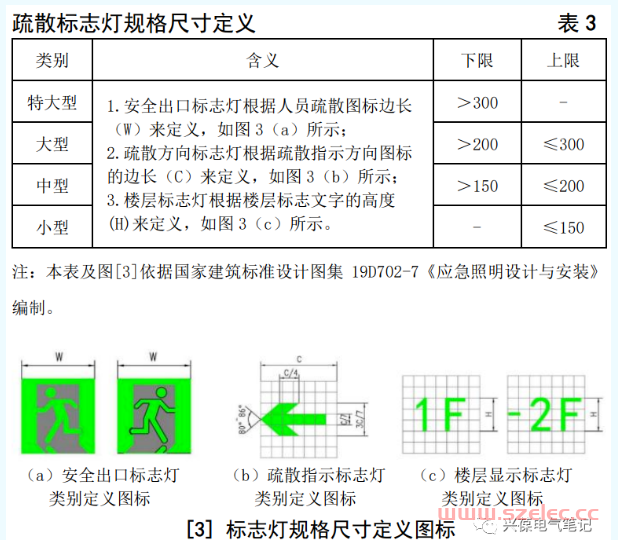

      可以看出，对于标志灯大小的界定已经发生了变化，最新的标准图集已经改为按照标志灯上重要标识的尺寸来界定，不再是《消防应急照明和疏散指示系统》 GB17945-2010所列的那样按照标志灯面板尺寸来定义了，这样的规定更加合理，相信GB17945重新修编后该部分也会统一修改。

     随便抽取了一厂商生产的标志灯尺寸，大家可以感觉一下其大小：

小型标志灯：350*150*8mm

中型标志灯：378*168*16mm

大型标志灯：650*250*22mm

     可以看出，中型和大型标志灯其实也没有想象中的那么大，经过重新定义之后，标志灯整体尺寸可以制作的更加合理。

     另外，《消防应急照明和疏散指示系统技术标准》GB 51309-2018中还有一条不应忽视：

3.2.9-2  展览厅、商店、候车（船）室、民航候机厅、营业厅等开敞空间场所的疏散通道应符合下列规定：

    1）当疏散通道两侧设置了墙、柱等结构时，方向标志灯应设置在距地面高度1m以下的墙面、柱面上；当疏散通道两侧无墙、柱等结构时，方向标志灯应设置在疏散通道的上方。

    2）方向标志灯的标志面与疏散方向垂直时，特大型或大型方向标志灯的设置间距不应大于30m，中型或小型方向标志灯的设置间距不应大于20m；方向标志灯的标志面与疏散方向平行时，特大型或大型方向标志灯的设置间距不应大于15m，中型或小型方向标志灯的设置间距不应大于10m。

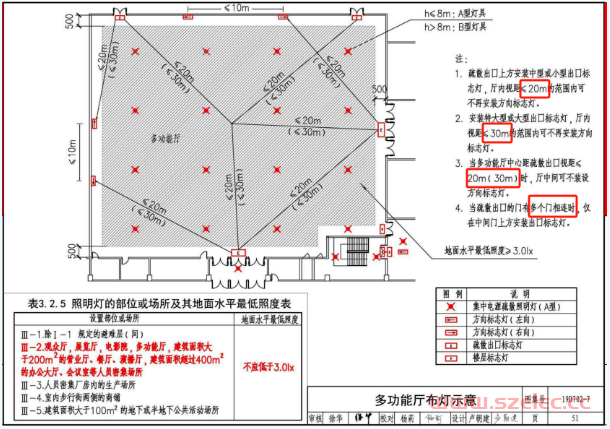

    此条可以延伸，也就是当这种开敞空间场所，如果设置了大型或特大型出口标志灯，那距离该标志灯30米视距范围内可不再设置方向标志灯；如果设置了中型或小型方向标志灯，那距离该标志灯20米视距范围内可不再设置方向标志灯，这其实对我们在进行大空间电气设计来说是非常有好处的，因为这种空间经常很难找到放置疏散指示灯的墙体，如果吊装也因为空间过高不太容易实现，合理利用中型、大型灯对于空间合理布置灯具是非常有利的。图集内也给出了图示如下：

(引自国标图集19D702-7《应急照明设计与安装》)

      因此，在选择标志灯的尺寸时，首先应了解当地是否有针对此问题的答疑文件，如有答疑文件应按当地文件执行。如没有明确的答疑文件，可以主要按照安装高度选取相应的标志灯尺寸，对于高大空间等开敞区域，除了考虑安装高度之外，还应按照空间内的视距范围、空间布灯的便捷性、灯具的易辨识性及美观性等条件综合选取。人员密集场
